フィルムラミネーター:PROTOPIC540 シリーズ

フィルムラミネーター:PROTOPIC540シリーズの特徴

  • POD機出力にも対応。POD出力の接着力増強とマットPP加工に威力を発揮フィルムラミネーター:PROTOPIC540 シリーズ
  • ハードコア クロムメッキローラー採用で平滑性に優れたラミネートが可能
  • カンチレバー式フィルム装着シャフトの採用で簡単にフィルム交換可能
  • ヒーター温度の低下を最小限に抑え、薄紙から厚紙まで安定加工
  • フイルムの収縮を抑え、反り返りの少ない安定した仕上
  • シートデカーラー(用紙反り返り防止)装置標準搭載
  • 高精度インナーミシン採用の自動カットシステム
  • 自動オーバーラップシステム採用

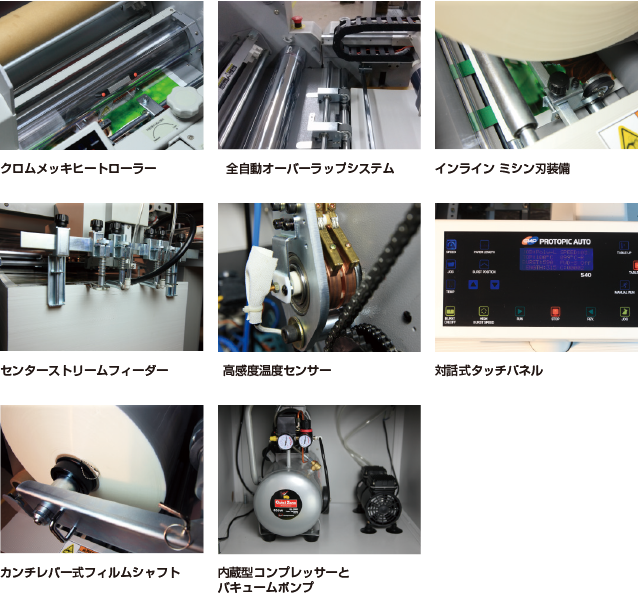

フィルムラミネーター:PROTOPIC540シリーズの機能

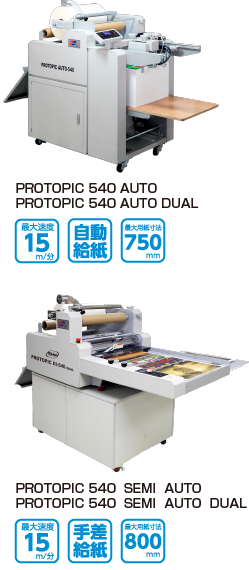

フィルムラミネーター:PROTOPIC540 シリーズ

PROTOPIC 540 AUTOの特徴

自動給紙・自動カット・シングルヒートローラー・15m/分

PROTOPIC 540  AUTO DUALの特徴

  • 業界初のWクロムヒーター搭載
  • 自動給紙・自動カット・ダブルヒートローラー・15m/分(シングルヒートモードの場合)

PROTOPIC 540  SEMI  AUTO

手差給紙・自動カット・シングルヒートローラー・15m/分

PROTOPIC 540  SEMI  AUTO  DUAL

  • 業界初のWクロムヒーター搭載
  • 手差給紙・自動カット・ダブルヒートローラー・15m/分(シングルヒートモードの場合)

オプションについて

ベルト フィーダー 35protopic1

PROTOPIC SEMI AUTO用
オプション給紙装置

ジョガー式スタッカー JT700

最大用紙サイズ 700mmx700mmジョガー式スタッカー JT700
最大積載量 100mm
W795mm x L820mm x H410〜545mm
電源 単相 200V〜220V 50/60Hz

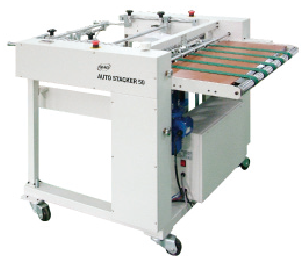

全自動排紙スタッカー ST-50

全自動排紙スタッカー ST-50最大用紙サイズ 540mm x 750mm
最大積載量 500mm
W830mm x L1190mm x H950mm
電源 単相 200V〜220V 50/60Hz

仕様について

機種 PROTOPIC540 SEMI AUTO PROTOPIC540 SEMI AUTO DUAL
機械寸法 800mm×1580mm×1350mm 800mm×1770mm×1350mm
機械重量 175㎏ 185㎏
最大処理能力 m/分 15m/分 15m/分
※シングルヒートモードの場合
最小用紙寸法 210mm×297mm 210mm×297mm
最大用紙寸法 540mm×800mm 540mm×800mm
最大積載量
両面ラミネート × ×
用紙厚範囲 120gsm~350gsm 120gsm~350gsm
電源(電圧/アンペア) 220V~240V/12A  50/60Hz 220V~240V/15A  50/60Hz
消費電力 2.8Kw 3.45Kw
予熱時間 7分 7分
ヒーター Wコイルヒート管方式 Wコイルヒート管方式
印圧 エアーシリンダー方式 エアーシリンダー方式
最大加熱温度 MAX 150℃ MAX 150℃
コントロールパネル タッチスクリーン方式 タッチスクリーン方式
フィルムコア寸法 77mm(3″) 77mm(3″)
エアーコンプレッサー 標準装備 1HP 19L/min 標準装備 1HP 19L/min
バキュームポンプ  ー



機種 PROTOPIC540 AUTO PROTOPIC540 AUTO DUAL
機械寸法 800mm×1675mm×1320mm 800mm×1865mm×1320mm
機械重量 381kg 427㎏
最大処理能力 m/分 15m/分 15m/分
※シングルヒートモードの場合
最小用紙寸法 210mm×297mm 210mm×297mm
最大用紙寸法 540mm×750mm 540mm×750mm
最大積載量 300mm 300mm
両面ラミネート × ×
用紙厚範囲 120gsm~350gsm 120gsm~350gsm
電源(電圧/アンペア) 220V~240V/15A  50/60Hz 220V~240V/15A  50/60Hz
消費電力 3.45Kw 3.45Kw
予熱時間 7分 7分
ヒーター Wコイルヒート管方式 Wコイルヒート管方式
印圧 エアーシリンダー方式 エアーシリンダー方式
最大加熱温度 MAX 150℃ MAX 150℃
コントロールパネル タッチスクリーン方式 タッチスクリーン方式
フィルムコア寸法 77mm(3″) 77mm(3″)
エアーコンプレッサー 標準装備 2HP 19L/min 標準装備 2HP 19L/min
バキュームポンプ 標準装備 標準装備

PROTOPIC540 シリーズカタログダウンロード

PROTOPIC540 シリーズカタログデータ(PDF:1MB)
